12C Scanner

Finder hex-adressen på LCD1602.

Materialer

• Arduino UNO board
• USB kabel
• Mini breadboard
• Ledninger (m/f)
• LCD1602 inkl.. I2C interface

Komponentplacering

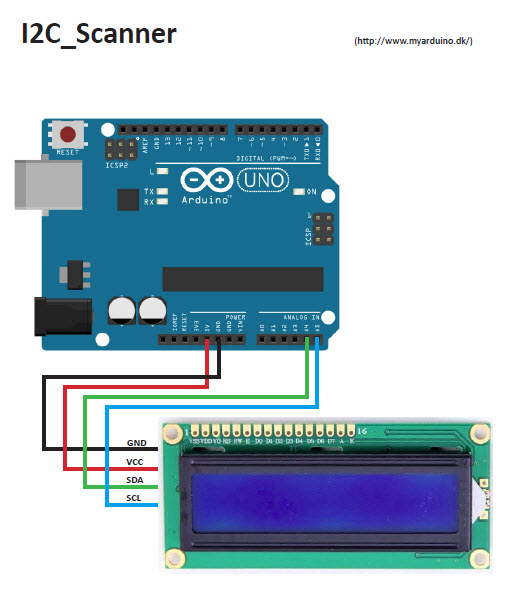

Sådan forbindes LCD1602 med Arduino UNO boardet:

• VCC på  LCD1602 forbindes til +5V på Arduino UNO board
• GND på  LCD1602 forbindes til GND på Arduino UNO board
• SDA på  LCD1602 forbindes til A4 på Arduino UNO board
• SCL på  LCD1602 forbindes til A5 på Arduino UNO board

Se alle forbindelser her (download pdf)

Programmet

Download programmet og åbn det i Arduino IDE. Når det er gjort, skal du uploade programmet til dit Arduino UNO board.
