Anvendelse af vandtæt temperatursensor til micro:bit

Arduino IDE og micro:bit

Sensoren DS18B20 er en vandtæt temperatursensor, som både kan bruges til micro:bit eller Arduino UNO.

Materialer:

• Et micro:bit startsæt
• Et Edge Connector Breakout Board for BBC micro:bit
• Et breadboard
• Ledninger (m/m)
• En DS18B20 sensor
• En 4,7 kohm resistor

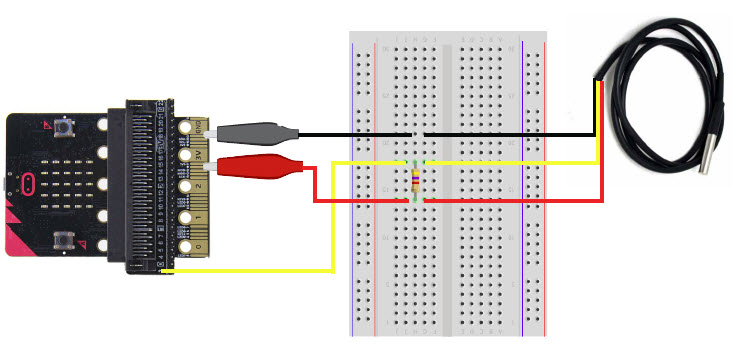

Komponentopstilling:

• Sort ledning til GND
• Rød ledning til 3V
• Gul ledning til port 3 på Breakout Board

Program:

Programmet til Arduino IDE

Biblioteker “One Wire” skal være installeret i forvejen i Arduino IDE.

Brug Seriel Monitor (det lille ikon med forstørrelsesglasset øverst til højre i Arduino IDE) til at få oplysningerne om temperatur.
