Automatisk vanding med større pumpe

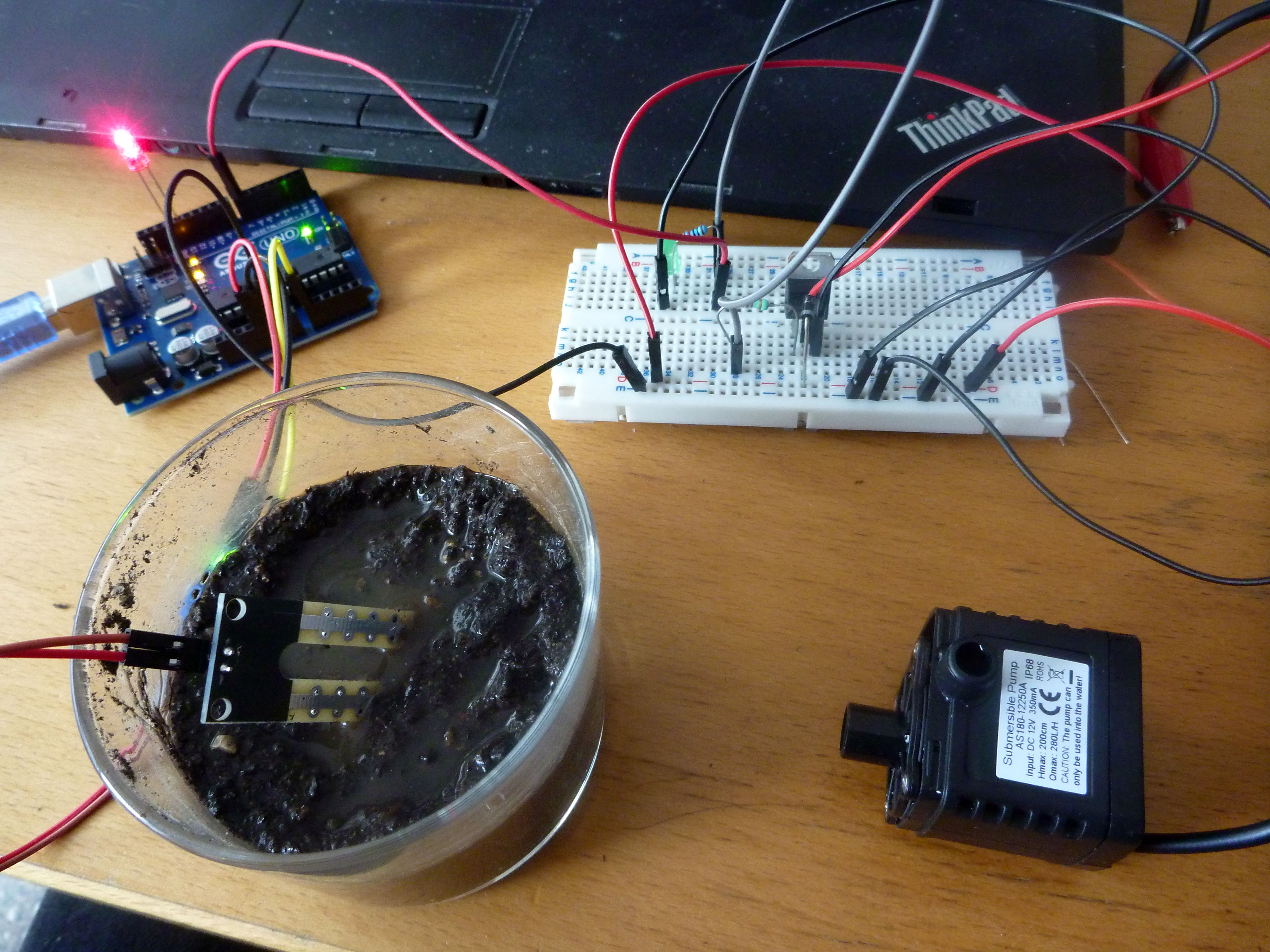

I dette projekt leverer pumpen helt automatisk vand til planten , når jorden bliver tør.

Materialer

• Jord – fugtigheds sensor – YL69
• Arduino UNO board
• USB kabel
• Breadboard
• Ledninger (m/f)
• Ledninger (m/m)
• Rød lysdiode
• Grøn lysdiode
• En resistor 220 ohm
• En resistor 2,2 kohm
• N4007 diode
• TIP120 transistor
• Vandpumpe 12V DC
• Ekstern strømforsyning 12V DC
• Slanger og stik

Komponentplacering Sådan forbindes Arduino UNO boardet med YL69 sensoren:

• VCC på YL69 sensoren forbindes til +5V på Arduino UNO boardet
• GND på YL69 sensoren forbindes til GND på Arduino UNO boardet
• A0 på YL69 sensoren forbindes til A0 på Arduino UNO boardet

NB.: Forskellige producenters udgaver af YL69 sensoren kan have placeret VCC, GND og A0 anderledes end vist på tegningen. Se alle forbindelser her (download pdf)

Programmet Download programmet og åbn det i Arduino IDE. Når det er gjort, skal du uploade programmet til dit Arduino UNO board.
