Måling af fugtighed i jord (tal/procent)

Måling af fugtighed i jord  er meget enkelt i dette projekt.

Materialer

• Jord – fugtigheds sensor – YL69
• Arduino UNO board
• USB kabel
• Ledninger (m/f)

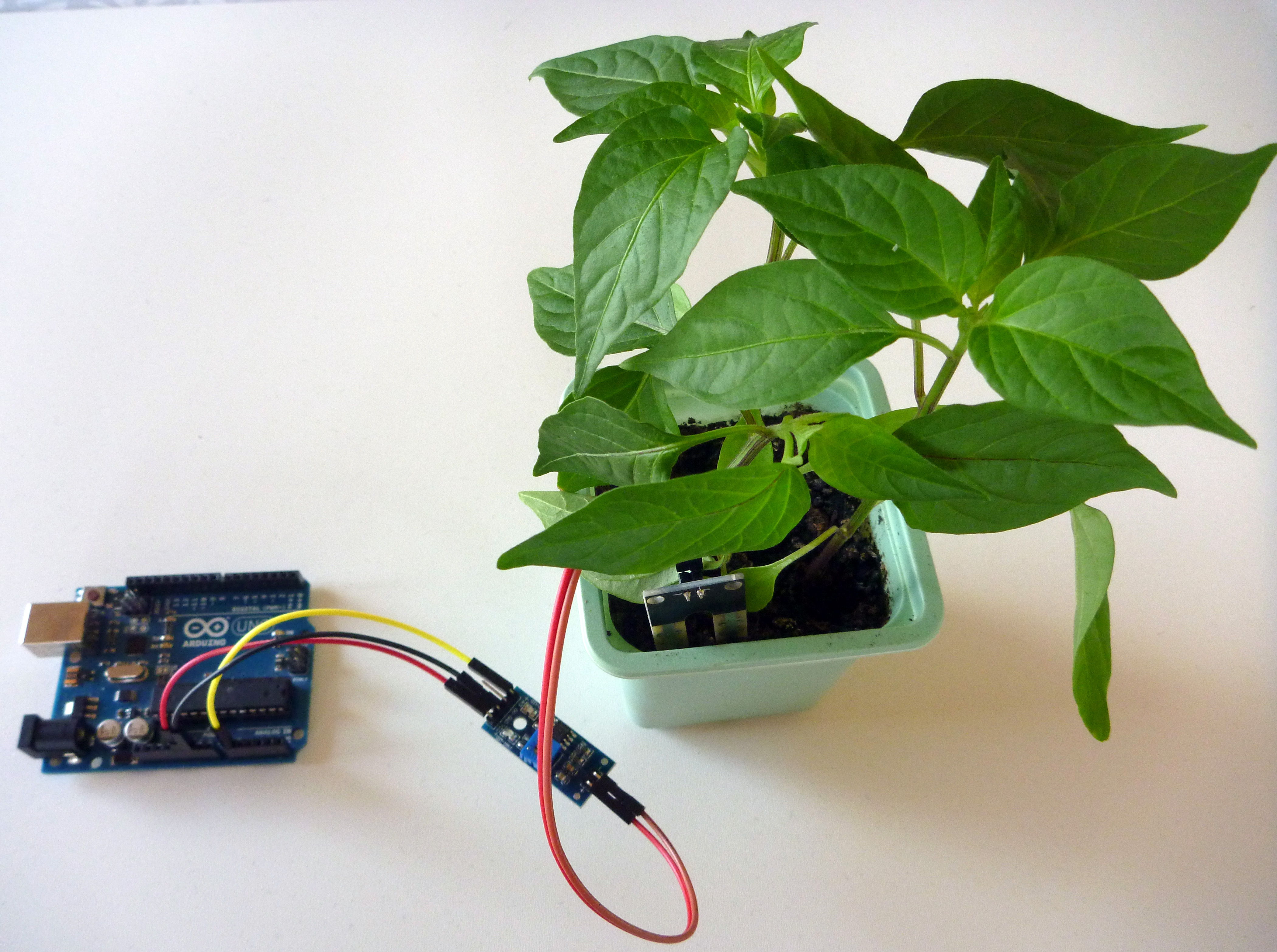

Komponentplacering

Sådan forbindes Arduino UNO boardet med YL69 sensoren:

• VCC på YL69 sensoren forbindes til +5V på Arduino UNO boardet
• GND på YL69 sensoren forbindes til GND på Arduino UNO boardet
• A0 på YL69 sensoren forbindes til A0 på Arduino UNO boardet

NB.: Forskellige producenters udgaver af YL69 sensoren kan have placeret
VCC, GND og A0 anderledes end vist på tegningen.

Programmet

Download programmet og åbn det i Arduino IDE. Når det er gjort, skal du uploade programmet til dit Arduino UNO board. Klik herefter på “Seriel Overvågning” og se resultaterne, når du stikker proben med de to ben ned i forskellige typer af jord.

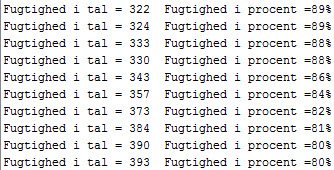

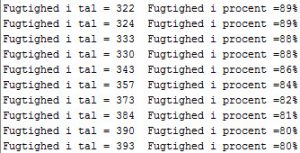

Eksempel fra nogle målinger:
